AUTOMAÇÃO
Automação construída a partir da instalação, não do catálogo.
Painéis, lógica de controle, instrumentação e comunicação industrial definidos depois do levantamento do sistema que vai ser automatizado.
Visão geral
Automação é a camada que transforma um conjunto de equipamentos em um sistema com comportamento previsível. Ela define o que é medido, sob quais condições um comando é executado, o que acontece quando uma condição limite é atingida e como o operador enxerga tudo isso.
A maior parte dos projetos de automação que chegam com problema em campo não falhou por escolha ruim de equipamento. Falhou porque a arquitetura foi definida antes de alguém entender como a instalação realmente opera.
O levantamento vem antes da arquitetura.
O ponto de partida de um projeto de automação é o levantamento em campo. Arranjo elétrico, dispositivos de proteção existentes, cargas instaladas, medições já disponíveis, rotina de operação, restrições de parada e quem opera a instalação no dia a dia. Esses dados determinam a arquitetura, e não o contrário.
Esse levantamento também define o que não deve ser automatizado. Existe processo em que a intervenção manual é mais segura, e existe equipamento cuja atuação automática cria risco maior do que o problema que pretende resolver. Reconhecer isso no início evita retrabalho e reduz o escopo ao que efetivamente entrega resultado.
Só depois dessa etapa são especificados controlador, instrumentação, arquitetura de comunicação e painel. A especificação passa a ser consequência de um requisito, e não uma escolha de preferência.
As camadas de uma solução de automação.
Uma solução completa se organiza em camadas que precisam ser projetadas em conjunto. Na camada de campo estão os elementos que medem e atuam: transformadores de corrente, medidores, transdutores, sensores, contatores, disjuntores motorizados e relés de interface.
Na camada de controle está o controlador que executa a lógica. Ele concentra as entradas, aplica os critérios definidos em projeto e comanda as saídas. Na camada de comunicação estão os protocolos e o meio físico que conectam esses elementos entre si e à supervisão. Conforme o parque instalado, podem ser utilizados Modbus RTU sobre RS-485, Modbus TCP ou outros protocolos compatíveis com os equipamentos existentes.
Acima delas ficam a supervisão e o registro histórico, que dão contexto operacional ao que está acontecendo. Uma camada mal dimensionada compromete todas as outras: instrumentação inadequada gera dado inútil, e dado inútil produz lógica de controle que ninguém confia.
Camadas do projeto
- Campo: medição, sensoriamento e atuação
- Controle: lógica, intertravamento e temporização
- Comunicação: protocolo, meio físico e topologia
- Supervisão: leitura operacional e alarmes
- Registro: histórico com marcação de tempo

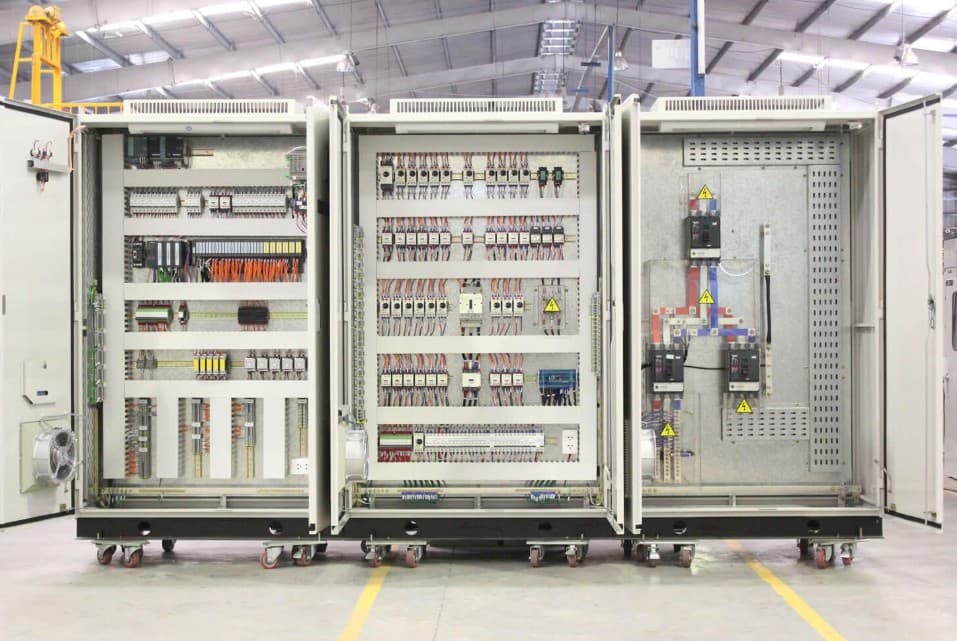

Painel, lógica e intertravamento.
O painel de automação é onde o projeto encosta na realidade da manutenção. Identificação de bornes, separação entre circuitos de potência e de comando, proteção dedicada do circuito de comando, reserva de espaço para ampliação e acesso físico compatível com a rotina de quem vai operar são decisões que determinam se a instalação continuará sendo mantida corretamente daqui a cinco anos.
A lógica implantada precisa ser explícita. Cada comando automático parte de uma condição declarada: qual grandeza é observada, qual limite se aplica, qual ação é executada, qual é a condição de retorno e quanto tempo o sistema espera antes de atuar novamente. Sem histerese e sem temporização definidas, qualquer lógica de atuação sobre carga oscila.
Intertravamentos existem para impedir combinações de estado que a instalação não suporta. Eles não substituem a proteção elétrica, e essa fronteira precisa estar clara no projeto. Proteção protege o sistema elétrico. Intertravamento organiza a operação.
Comissionamento e documentação.
Automação sem comissionamento documentado é entrega incompleta. O comissionamento verifica ponto a ponto se cada entrada lê o que deveria ler e se cada saída aciona o que deveria acionar, incluindo as condições de exceção. Simular a falha é parte do teste: perda de comunicação, perda de alimentação de comando, sensor fora de faixa e retorno de energia depois de uma interrupção.
A documentação entregue precisa permitir que outra equipe entenda e mantenha a instalação. Isso significa diagrama atualizado conforme o executado, descrição funcional da lógica, tabela de parâmetros e registro dos ensaios realizados.
O último item é o treinamento de quem opera. Um sistema que só a empresa que instalou consegue operar não é uma solução, é uma dependência.
Escopo típico
O que costuma compor o escopo.
- 01
Levantamento e diagnóstico em campo
- 02
Arquitetura de automação
- 03
Projeto e montagem de painéis
- 04
Programação de controlador
- 05
Instrumentação e aquisição
- 06
Comunicação industrial
- 07
Intertravamentos e lógica de segurança operacional
- 08
Comissionamento e ensaios funcionais
- 09
Documentação conforme executado
- 10
Treinamento operacional
Perguntas frequentes
Dúvidas que aparecem no levantamento.
- É possível automatizar uma instalação que já está em operação?
- Sim. A maior parte dos projetos ocorre sobre instalações existentes. O que muda é o planejamento da intervenção: as etapas são organizadas para reduzir o tempo de indisponibilidade, e parte da montagem e dos ensaios é feita antes da conexão definitiva.
- A automação substitui a proteção elétrica da instalação?
- Não. Proteção e automação têm funções distintas. A proteção atua sobre falhas elétricas e continua sendo dimensionada por estudo específico. A automação organiza a operação dentro das condições normais e dos limites definidos em projeto.
- Quem consegue manter o sistema depois da entrega?
- A entrega inclui documentação conforme executado, descrição funcional da lógica e tabela de parâmetros, de forma que a instalação possa ser mantida pela equipe local ou por terceiros, sem dependência exclusiva de quem executou.
- É necessário conectar o sistema à internet?
- Não é obrigatório. A lógica de controle pode operar localmente e de forma independente. A conexão é adicionada quando existe necessidade de supervisão remota ou de histórico centralizado, e nesse caso é projetada com segregação de rede.
